Conexión de placas solares: Tipos, ventajas y cuándo usarlas

Tienes diferentes formas de conexión de placas solares con sus características propias, ventajas y escenarios propicios.

La energía solar es una opción cada vez más popular tanto en hogares como en empresas, pero su correcta instalación requiere entender bien la conexión de las placas solares. A través de estas conexiones se determina cómo se distribuye y almacena la energía generada, lo cual puede influir directamente en la eficiencia, los costes y la durabilidad del sistema.

En Cambio Energético somos especialistas en ahorro y eficiencia energética. Queremos acercarte el mundo de las renovables para que sepas lo que te pueden ofrecer. Anteriormente te hablamos de la conexión de baterías de litio, pero hoy vamos a desglosar los diferentes tipos de conexión de placas solares, sus ventajas y desventajas, y cuándo conviene usarlas. Todo explicado de manera sencilla y útil para quienes tienen interés en aprovechar al máximo su instalación solar. Pero si tienes alguna otra duda sobre cómo producir tu propia energía limpia y renovable, contacta con nosotros.

¿Listo para una aventura electrizante? ¡Vamos allá!

El ABC de la conexión de placas solares

Antes de sumergirnos en las profundidades de la conexión de placas solares, es crucial entender que son el corazón palpitante de cualquier sistema fotovoltaico. Son las arterias que transportan la energía capturada del sol hasta tu hogar o empresa. Concretamente, son los enlaces que unen los paneles solares entre sí y con el resto del sistema, permitiendo que la electricidad generada viaje eficientemente hasta donde se necesita.

En este sentido, la conexión de placas solares determina si la energía de cada panel se suma para proporcionar más voltaje, más corriente o un equilibrio entre ambos. Cada tipo de conexión tiene sus aplicaciones, ventajas y desventajas, que exploraremos a continuación.

Pero antes, es crucial entender qué estamos conectando. Cada panel solar es como una pequeña fábrica de electricidad:

• Células fotovoltaicas: Son el corazón del panel. Imagínalas como diminutos imanes que atraen los fotones del sol y los convierten en un flujo de electrones.
• Voltaje: Es la “presión” con la que los electrones viajan. Se mide en voltios (V).
• Corriente: Es la cantidad de electrones que fluyen. Se mide en amperios (A).
• Potencia: Es el producto del voltaje por la corriente. Se mide en vatios (W).

La anatomía de la conexión de placas solares

Para realizar la conexión de placas solares hay una serie de elementos que debemos conocer:

1. Cables solares: No son tus cables comunes y corrientes, sino que están diseñados para soportar condiciones extremas, desde el calor abrasador hasta la humedad implacable.

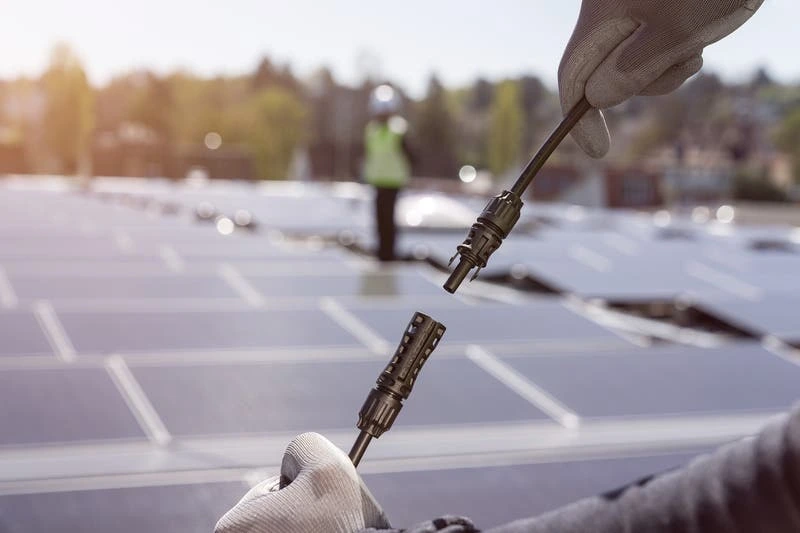

2. Conectores MC4: Estos pequeños pero poderosos dispositivos son los apretones de manos entre tus paneles solares. Resistentes al agua y seguros, garantizan una conexión firme y duradera.
3. Cajas de conexiones: El cuartel general de tus paneles solares. Aquí es donde la magia comienza, albergando los diodos de bypass y los puntos de conexión principales.
4. Fusibles y protecciones: Los guardianes silenciosos de tu sistema, siempre alerta para proteger contra sobrecorrientes y cortocircuitos.

Los tres mosqueteros de la conexión de placas solares: Serie, paralelo y mixto

Una vez entendido que es la conexión de placas solares, veamos de qué formas se puede realizar. Hay dos tipos principales, la conexión en serie y en paralelo, pero tampoco nos olvidaremos de revisar una tercera tipología, la mixta (serie-paralelo).

Cada una de estas configuraciones afecta de manera diferente la tensión (voltaje) y la intensidad de la corriente eléctrica (amperaje). Lo que influye directamente en la eficiencia de tu sistema y en cómo debes configurar otros componentes como los inversores y las baterías de litio.

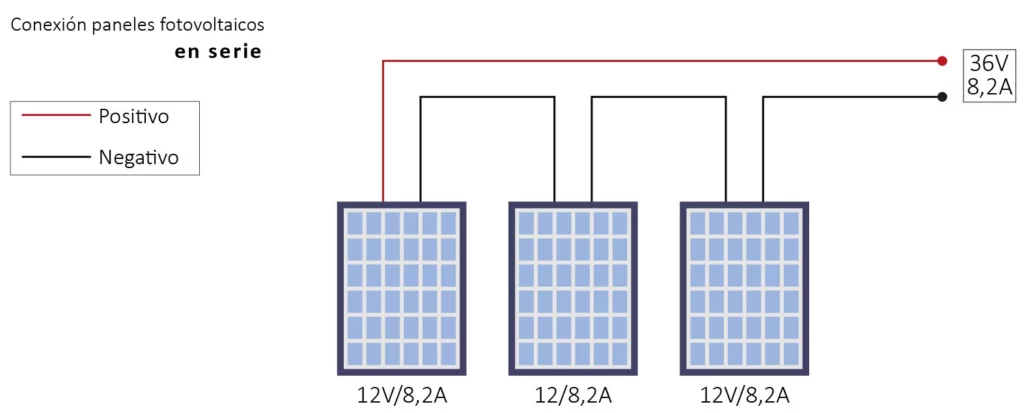

Conexión de placas solares en serie

En la conexión en serie, las placas solares están conectadas de forma que el positivo de una placa se conecta al negativo de la siguiente. Este tipo de conexión tiene una característica clave: el voltaje de cada panel se suma, pero la corriente permanece constante.

Para que te hagas una idea más clara, imagina un tren donde cada vagón es un panel solar. Así funciona la conexión en serie:

• Los paneles solares se conectan uno tras otro, como vagones. El polo positivo de un panel se une al negativo del siguiente, formando una cadena eléctrica.
• El voltaje total es la suma de todos los paneles. Si tienes 5 paneles de 12V cada uno, obtendrás un total de 60V.
• Pero ojo, la corriente es la misma en todos, como el revisor que pasa por todos los vagones. Si un panel produce 5A, esa será la corriente en todo el sistema.

Veámoslo con un ejemplo. Si tienes 3 paneles solares de 12V y 8,2A cada uno conectados en serie, obtendremos:

• Voltaje total: 12V x 3 = 36V
• Corriente: 8,2A (se mantiene)
• Potencia total: 36V x 8,2A = 295,2W

Ventajas de la conexión de placas solares en serie

Las principales ventajas de este tipo de conexión son:

• Mayor voltaje: El voltaje total del sistema se incrementa al sumar el voltaje de cada placa solar. Esto es útil en sistemas donde se requiere un alto voltaje para funcionar de manera eficiente, como en grandes instalaciones o con inversores que requieren altos voltajes de entrada.
• Menor corriente: Mantener una corriente más baja significa que se necesitan cables de menor grosor, lo que puede reducir las pérdidas en el transporte de energía y los costes de instalación, además de hacer esta más sencilla.

Desventajas de la conexión en serie

¿Y los inconvenientes? Veamos los principales:

• Efecto sombra: Si una sola placa solar en el sistema está sombreada o presenta un defecto, afectará a todo el sistema. Esto se debe a que, en una conexión en serie, la corriente es constante para todas las placas y, si una placa no está generando suficiente corriente, limitará la corriente total. Por lo que, si un panel falla, toda la cadena o string se verá afectada.
• Rendimiento afectado por diferencias: Si los paneles solares tienen diferentes potencias o se encuentran en diferentes orientaciones, la producción se ajustará a la placa solar más débil o con menor rendimiento.
• Limitaciones en la expansión. Añadir más paneles conectados en serie puede requerir cambios en el inversor, si se supera su rango de voltaje de entrada.

¿Cuándo es recomendable la conexión de placas solares en serie?

La conexión en serie es más adecuada cuando se instalan placas solares en un área con poca o ninguna sombra, donde todas las placas reciben la misma cantidad de luz solar de manera constante. También es ideal para instalaciones que necesitan un voltaje elevado para funcionar con inversores que requieran altos voltajes de entrada.

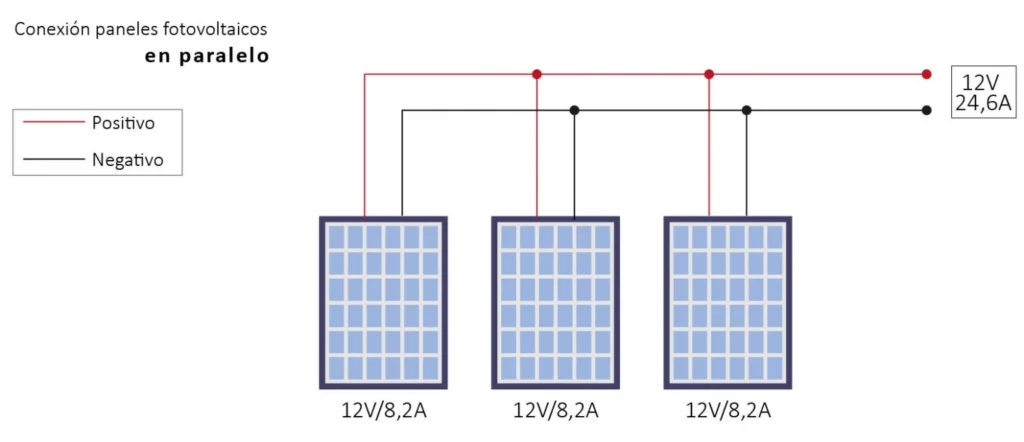

Conexión de placas solares en paralelo

En una conexión en paralelo, las placas solares se conectan de manera que los terminales positivos de todas las placas se conectan entre sí, al igual que los terminales negativos. En este tipo de configuración, la corriente de cada placa solar se suma, mientras que el voltaje permanece constante.

Veámoslo con una analogía. Imagina una fiesta donde cada invitado (panel solar) trae su propia bebida (electricidad). Así funcionaría la conexión en paralelo:

• Cada panel es independiente, como invitados en una fiesta. Todos los polos positivos se conectan entre sí, y lo mismo con los negativos.
• El voltaje es el mismo para todos, pero la corriente se suma. Si cada panel produce 5A y tienes 5 paneles, obtendrás una corriente total de 25A.
• Si un panel falla, los demás siguen la fiesta. El sistema continúa funcionando, aunque con menos potencia total.

Por ejemplo, si tenemos 3 placas solares con un voltaje de 12V cada una y una corriente de 8,2A, el resultado de la conexión en paralelo sería:

• Voltaje total: 12V (se mantiene)
• Corriente total: 8,2A x 3 = 24,6A
• Potencia total: 12V x 24,6A = 295,2W

Ventajas de la conexión en paralelo

Las principales ventajas de la conexión de placas solares en paralelo son:

• Resistencia a fallos: Si una placa solar está parcialmente sombreada o deja de funcionar, el rendimiento del sistema no se verá tan afectado. Los otros módulos fotovoltaicos seguirán operando a plena capacidad.
• Escalabilidad: Es más fácil añadir nuevas placas solares al sistema, sin afectar negativamente a las demás. La corriente total simplemente aumentará.

Desventajas de la conexión en paralelo

En cuanto a las desventajas, podemos destacar:

• Mayor corriente: Al sumar la corriente de cada placa solar, el sistema total puede generar una corriente elevada, lo que puede requerir cables más gruesos para evitar sobrecalentamientos, incrementando así los costes de instalación.
• Mayor complejidad: Dado que hay más cables y conexiones, la instalación puede ser más compleja y, por lo tanto, más costosa. Es como organizar una fiesta con muchos invitados ¡necesitarás más logística!
• El voltaje no aumenta: No esperes subir la tensión como en una película de suspense. Esto puede limitar la eficiencia en sistemas que requieren voltajes más altos.
• Mayores pérdidas en distancias largas: Al mantener un voltaje más bajo, las pérdidas en el cableado pueden ser significativas si necesitas transportar la energía a gran distancia.

¿Cuándo es recomendable?

La conexión en paralelo es más adecuada cuando se tienen placas solares instaladas en áreas con sombras parciales o en ubicaciones donde es posible que algunos paneles reciban menos luz que otros, ya que permite que los paneles solares no se vean tan afectadas por estas condiciones.

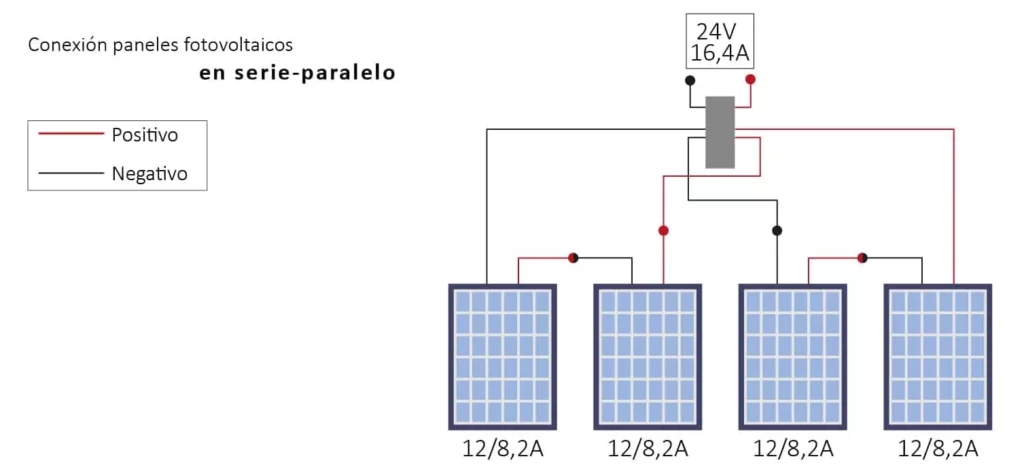

Conexión de placas solares mixta (serie-paralelo)

La conexión de placas solares mixta combina ambas configuraciones: serie y paralelo. Se forman pequeños grupos de placas conectadas en serie y, luego, esos grupos se conectan en paralelo entre sí. Esto permite optimizar tanto el voltaje como la corriente del sistema, ajustándose mejor a las necesidades de diferentes instalaciones. Es como componer una obra musical compleja, combinando series (melodías) y paralelos (armonías) para crear algo verdaderamente espectacular.

Por ejemplo, si tienes 2 grupos de 2 placas solares de 12V y 8,2A cada una, conectadas en serie (cada grupo con 24V y 8,2A), puedes conectar esos 2 grupos en paralelo para obtener:

• Voltaje total: 24V (se mantiene)
• Corriente total: 8,2A x 2 = 16,4A
• Potencia total: 24V x 16,4A = 393,6W

Ventajas de la conexión mixta

Las principales ventajas de la conexión mixta de placas solares son:

• Optimización del rendimiento: Permite ajustar tanto la corriente como el voltaje del sistema de manera más precisa, logrando un equilibrio entre ambos. Lo que puede ser útil para instalaciones con condiciones de luz variables o cuando se utilizan inversores específicos.
• Mayor flexibilidad: Combina las ventajas de ambas conexiones, proporcionando un mejor rendimiento en situaciones con sombras o diferencias de orientación entre las placas, lo que permite al sistema adaptarse a diversas configuraciones de espacio y requisitos eléctricos.

Desventajas de la conexión mixta

• Mayor complejidad: Requiere una mayor planificación y diseño para asegurarse de que las conexiones estén equilibradas y funcionen correctamente.
• Coste elevado: Al mezclar ambas configuraciones, se incrementa el número de cables y la necesidad de componentes adicionales, lo que puede hacer que la instalación sea más cara.
• Mantenimiento más exigente: Requiere estar más encima, con un monitoreo más detallado.

¿Cuándo es recomendable?

La conexión mixta es ideal para instalaciones de gran escala o en instalaciones con requisitos específicos de voltaje y corriente, donde se busca un equilibrio entre rendimiento, resistencia a las sombras y capacidad de adaptación a las condiciones cambiantes de luz.

Comparativa de los tipos de conexión de placas solares

En resumen, aquí tienes una tabla que compara las principales características de los tipos de conexión de placas solares:

¿Cómo elegir la conexión de placas solares que más te interesa?

Ahora que conoces a nuestros protagonistas, ¿cómo eliges la conexión de placas solares que más te conviene? Aquí van algunos consejos:

Evalúa tu espacio. ¿Tienes un tejado pequeño o un huerto solar? El espacio disponible puede dictar la cantidad y disposición de los paneles, influyendo en tu elección de conexión.

Piensa en tu consumo. ¿Necesitas alimentar un frigorífico o una gran industria? Tu demanda de energía determinará la potencia total que necesitas, lo que a su vez afecta a la configuración óptima.

Considera el clima. ¿Vives en el soleado Mediterráneo o en la nublada Galicia? Las condiciones climáticas pueden influir en la elección entre serie (mejor para condiciones constantes) y paralelo (más resistente a variaciones).

Condiciones del entorno. ¿Vives en un área con árboles, edificios o chimeneas que puedan proyectar sombras sobre las placas solares? Si este es tu caso, probablemente debas optar por una conexión en paralelo o mixta.

Examina tu presupuesto. Las conexiones de placas solares en paralelo y mixtas suelen requerir más inversión inicial en cableado y materiales adicionales que puedan requerir, pero pueden ahorrarte dinero al garantizar un rendimiento más estable.

Consulta las especificaciones de tu inversor. Asegúrate de que el voltaje y la corriente de tu configuración de paneles se ajusten a los rangos de entrada de tu inversor.

Planifica a futuro. Si piensas expandir tu sistema en el futuro, una configuración mixta o en paralelo podría ofrecerte más flexibilidad. A no ser que dispongas de microinversores o de optimizadores de potencia que te permitirán ampliar sin problemas tu sistema energético conectado en serie.

Suscríbete a nuestro blog

Déjanos tus datos para estar al tanto de las novedades sobre autoconsumo y energías renovables.

Suscríbete a nuestra newsletter Acepto los términos y condiciones

Enviar

El poder está en tus manos (y en tu conexión de placas solares)

Al final del día, la conexión de placas solares es mucho más que simples cables. Es la diferencia entre un sistema solar mediocre y uno que brilla con luz propia. Diseñar un sistema de conexiones solares es como crear una obra de arte. Requiere conocimiento, planificación y un toque de creatividad. Por ello, siempre recomendamos que consultes con profesionales del sector, como los que conformamos Cambio Energético, que puedan asesorarte en todo lo que necesites.

Como siempre decimos, la revolución solar está aquí y tú tienes el poder de ser parte de ella. Con la conexión adecuada de placas solares, no solo estás generando electricidad, estás construyendo un futuro más brillante y sostenible para todos. ¿Estás listo para conectarte con el sol?
